| 液体の塗布・充填に関わる参考資料として公開しています。 |
| |
|
| |

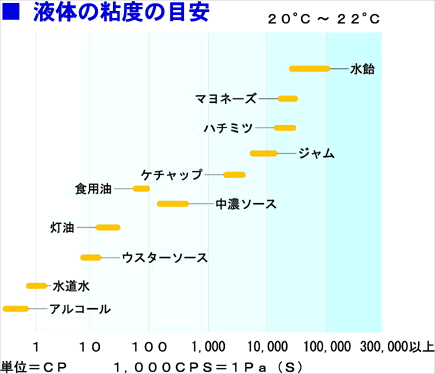

参考１ 液体の粘度の目安 |
| |
 |
| |
参考２ ノズル（ＳＵＳパイプ）の寸法表 |
| |
| ゲージサイズ -1- |
| ゲージ(G) |
外 径 |
内 径 |
| 30G |
0.31 |
0.13 |
| 29G |
0.33 |
0.15 |
| 28G |
0.35 |
0.17 |
| 27G |
0.41 |
0.19 |
| 26G |
0.45 |
0.23 |
| 25G |
0.51 |
0.26 |
| 24G |
0.55 |
0.30 |
| 23G |
0.63 |
0.33 |
| 22G |
0.71 |
0.41 |
| 21G |
0.81 |
0.51 |
|
|
| ゲージサイズ -2- |
| ゲージ(G) |
外 径 |
内 径 |
| 20G |
0.88 |
0.58 |
| 19G |
1.06 |
0.70 |
| 18G |
1.26 |
0.90 |
| 17G |
1.48 |
1.12 |
| 16G |
1.61 |
1.25 |
| 15G |
1.81 |
1.45 |
| 14G |
2.11 |
1.69 |
| 13G |
2.41 |
1.99 |
| 12G |
2.76 |
2.40 |
| 11G |
3.06 |
2.64 |
|
|
| |
参考３ ディスペンサ−の選定早見表 その１ |
| |
| 項 目 |
エア−式 |
ローラーポンプ |
マルチチュービング |
シリンジ |
プランジャー |
| ＵＶ硬化型樹脂／接着剤 |
◎ |
△ |
○ |
○ |
○ |
| エポキシ樹脂／接着剤 |
◎ |
○ |
○ |
○ |
○ |
| シリコン樹脂／接着剤 |
◎ |
○ |
○ |
○ |
○ |
| 嫌気性接着剤 |
◎ |
○ |
○ |
△ |
▲ |
| ゴム系ボンド |
○ |
△ |
△ |
▲ |
○ |
| 木工用ボンド |
◎ |
○ |
○ |
○ |
○ |
| ネジロック剤（溶剤系） |
◎ |
○ |
○ |
○ |
○ |
| 瞬間接着剤 |
▲ |
◎ |
◎ |
▲ |
▲ |
| 有機溶剤／揮発性液剤 |
▲ |
◎ |
◎ |
○ |
○ |
| オイル系潤滑液剤 |
◎ |
○ |
○ |
○ |
○ |
| グリ−ス系潤滑液剤 |
◎ |
▲ |
△ |
△ |
○ |
| フラックス |
○ |
○ |
○ |
○ |
○ |
| インク |
○ |
○ |
○ |
◎ |
○ |
| 塗料 |
○ |
○ |
△ |
○ |
○ |
| クリ−ムハンダ |
◎ |
▲ |
▲ |
▲ |
▲ |
| 金、銀ペ−スト |
○ |
▲ |
▲ |
△ |
△ |
| シリコ−ンシ−ラント |
◎ |
▲ |
▲ |
▲ |
▲ |
| 化学薬品・試薬等 |
○ |
○ |
○ |
◎ |
◎ |
|
| ◎＝最適 ○＝適合 △＝仕様により適合 ▲＝勧めません |
| |
参考４ ディスペンサ−の選定早見表 その２ |
| |
| 項 目 |
エア−式 |
ローラーポンプ |
マルチチュービング |
シリンジ |
プランジャ |
| 手作業用として |
◎ |
◎ |
▲ |
△ |
△ |
| 自動機搭載用として |
○ |
△ |
◎ |
○ |
○ |
| 点塗布用として |
○ |
○ |
○ |
○ |
○ |
| 線塗布用として |
○ |
○ |
▲ |
◎ |
○ |
| 微少量０．１ｍｇ以下 |
○ |
○ |
○ |
◎ |
○ |
| 低粘度液剤を使用 |
○ |
◎ |
◎ |
◎ |
◎ |
| 中粘度液剤を使用 |
◎ |
○ |
○ |
○ |
○ |
| 高粘度液剤を使用 |
◎ |
▲ |
△ |
△ |
○ |
| ±１％以下精度を要求 |
▲ |
▲ |
△ |
◎ |
◎ |
| 低コスト機器を要求 |
◎ |
○ |
△ |
△ |
▲ |
|
| ◎＝最適 ○＝適合 △＝仕様により適合 ▲＝勧めません |
 |
