新製品インフォメーション |
|
 |

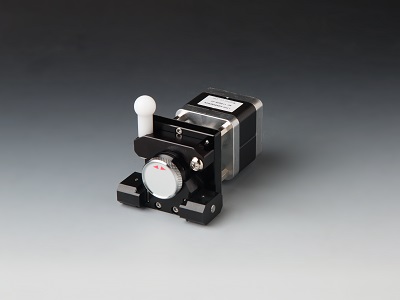

φ２２mmの小型ロータータイプの組込型チューブポンプです。
ローターは独自の新機構を採用し、チューブへの負担を軽減
し飛躍的にチューブ寿命を延長します。
取り付けはスペースを取らないコンパクトサイズ。
その他機種はこちら |
|
| |
| 仕様項目 |
|
| 型 式 |
ＭＣＲＰ１０３Ｐ |
| 電 源 |
ＤＣ１２Ｖ |
| 消費電力 |
２５Ｗ |
| 駆動モーター |
２相ステッピングモーター |
| 流 路 |
１ＣＨ |
| 標準セットチューブ |
ﾃﾌﾛﾝﾁｭｰﾌﾞ：φ1.0×φ1.6又は、ｼﾘｺﾝﾁｭｰﾌﾞφ2×φ4 |
| 標準対応チューブ |
ﾃﾌﾛﾝﾁｭｰﾌﾞ：φ1.4×φ2.0、φ1.9×φ2.5
ｺﾞﾑ系ﾁｭｰﾌﾞ：φ1×φ3 |
| 準標準対応チューブ |
ﾃﾌﾛﾝﾁｭｰﾌﾞ：φ0.6×φ1.1
インチサイズチューブ※１ |
| ローター回転速度 |
５〜１２０ＲＰＭ 可変ボリューム多回転ダイヤル（3600°/10回転） |
| 流 量 (cc/min) |
0.6cc/min(ﾃﾌﾛﾝ)、5.5cc/min（ｼﾘｺﾝ） |
| 最大流量 (cc/min) |
1.9cc/min(ﾃﾌﾛﾝφ1.9×φ2.5) |
| 最大吐出圧力 |
約0.6MPa(ﾃﾌﾛﾝ)、約0.2MPa(ｼﾘｺﾝ) |
| モード設定 |
連続運転・リモート／タイマー運転 |
| タイマー設定範囲 |
０．１〜９．９秒 デジタル設定 |
| ローター回転方向 |
時計方向・反時計方向 |
| コントロール基板 １枚、可変抵抗 1ヶ、モーターケーブル１ヶ |
|
| |
※1チューブサイズ、硬度は事前に御相談下さい。
|
| |
|
 |
ディスペンス用途に特化した最上位機種。チューブ寿命を飛躍的に向上させ２０００時間以上の耐久性を実現。また全機種気泡の発生を抑えた特殊機構を採用しました。
ＲｏＨＳ対応
その他機種はこちら
|
|
| |
| 仕様項目 |
|
| 型 式 |
ＭＣＲＰ２０４Ｈ |
| 電 源 |
ＤＣ１２Ｖ ＡＣ９０〜１３２Ｖ又はＡＣ９０〜２６４Ｖアダプタ付属 |
| 消費電力 |
３０Ｗ |
| 駆動モーター |
２相ステッピングモーター |
| 流 路 |
１ＣＨ |
| 標準セットチューブ |
ﾃﾌﾛﾝﾁｭｰﾌﾞ：φ1.0×φ1.6又は、ｼﾘｺﾝﾁｭｰﾌﾞφ2×φ4 |
| 標準対応チューブ |
ﾃﾌﾛﾝﾁｭｰﾌﾞ：φ1.4×φ2.0、φ1.9×φ2.5、φ2.4×φ3.0、φ2.7×φ3.3
ｺﾞﾑ系ﾁｭｰﾌﾞ：φ1×φ3、φ3×φ5 |
| 準標準対応チューブ |
ﾃﾌﾛﾝﾁｭｰﾌﾞ：φ0.5×φ1.0、φ0.6×φ1.1、φ0.7×φ1.2
インチサイズチューブ※1 |
| ローター回転速度 |
５〜１２０ＲＰＭ 可変ボリューム多回転ダイヤル（3600°/10回転） |
| 流 量 (cc/min) |
0.9cc/min(ﾃﾌﾛﾝ)、12.5cc/min（ｼﾘｺﾝ） |
| 最大流量 (cc/min) |
5.5cc/min(ﾃﾌﾛﾝφ2.7×φ3.3)、19.5cc/min(ｼﾘｺﾝφ3×φ5) |
| 最大吐出圧力 |
約0.6MPa(ﾃﾌﾛﾝ)、約0.2MPa(ｼﾘｺﾝ) |
| モード設定 |
連続運転・リモート／タイマー運転 |
| タイマー設定範囲 |
０．０１〜９９．９９秒 デジタル設定 |
| バキューム設定 |
０〜２秒 アナログ |
| ローター回転方向 |
時計方向・反時計方向 |
| 外形寸法・重量 |
ｗ１７６×ｄ１４２（最大188）×ｈ７９．５（最大84.9） ２．４ｋｇ |
|
| |
※1チューブサイズ、硬度は事前に御相談下さい。
|
| |
|
 |
吐出量・吐出速度をデジタル設定に対応した容積計量型の
液剤ディスペンサーです。
キャビテーションや気泡の混入を抑え、高精度を求める用途
に最適です。
ＲｏＨＳ対応 |
|
| |
| 仕様項目 |
|
| 型 式 |
ＭＣＳＶ-３１４ |
| 最大吐出量 |
１４０マイクロリットル／１ｓｈｏｔ |
| 標準分解能 |
０．０３５マイクロリットル |
| ピストン径 |
φ３ |
| 接液部材質 |
ＳＵＳ３０４、ＳＵＳ３１６、テフロン |
| 駆動モーター |
２相ステッピングモーター |
| 外形寸法・重量 |
Ｌ最大３１０．２×φ７０（クランプ含まず） ２．３ｋｇ |
|
| |
|
| |
| |
 |
